Stabila och funktionella fästen för 8-tum surfplattor. Dessa fästen passar till många olika motorcykelmärken då det utgår från tillbehörsfästen på 12-22 mm samt styre 28 / 32 mm.
Olika fästen

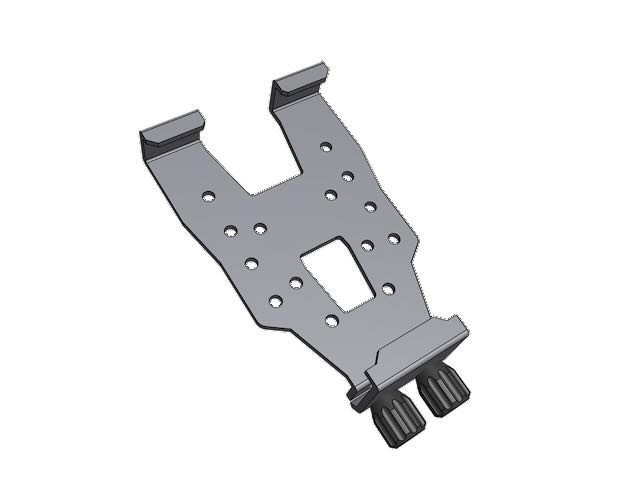

Hållare för 8-tum surfplatta
Hållaren passar till ett flertal väderskyddade 8 tum surfplattor.
Surfplattan behöver vara ca 140mm +/- 5 mm bredd samt 14mm +/- 2mm tjocklek. Hållaren kan monteras i flera olika positioner i höjdledd i horisontellt läge men även vertikalt. Skruvhål finns för montering på andra fästen med 30*38 mm hålbild.

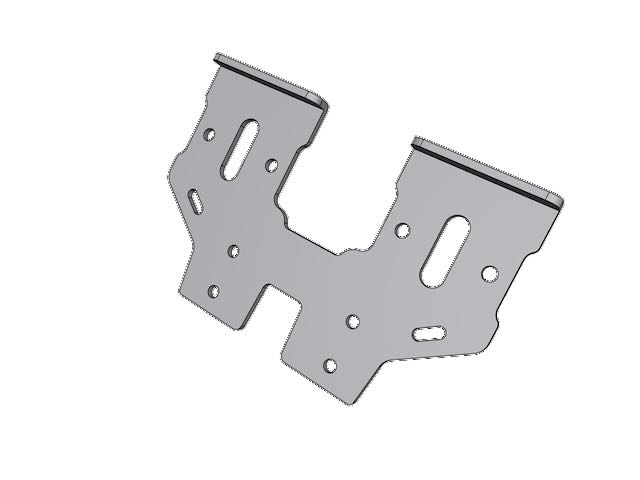

Fäste variant 1
Fäste version 1 är ett fäste som är mycket stabilt samt passar till stabilisatorerna för Yamaha T7
Fästet har dubbla armar och passar till stabilisatorfästet till Yamaha T7 med LCD och TFT skärm..
Hållaren kan monteras vertikalt och horisontellt på fästet.

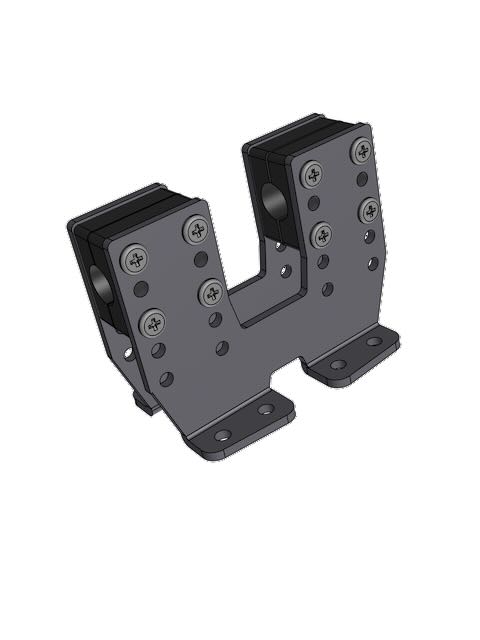

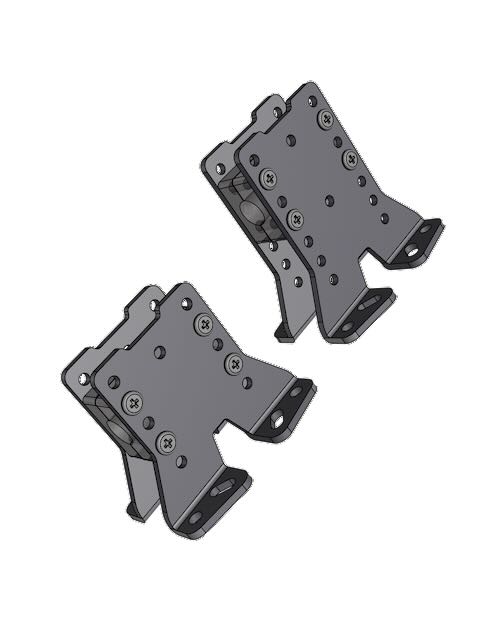

Fäste variant 2
Fäste variant 2 finns i en kort och en lång version.
Variant 2 passar smalare tillbehörsfästen och finns i två längder. De finns för 12-22mm diameter på montagepinnen. Det kan också monteras på styret, 28 alt 32 mm i diameter.
Hållaren kan monteras vertikalt och horisontellt på fästet.

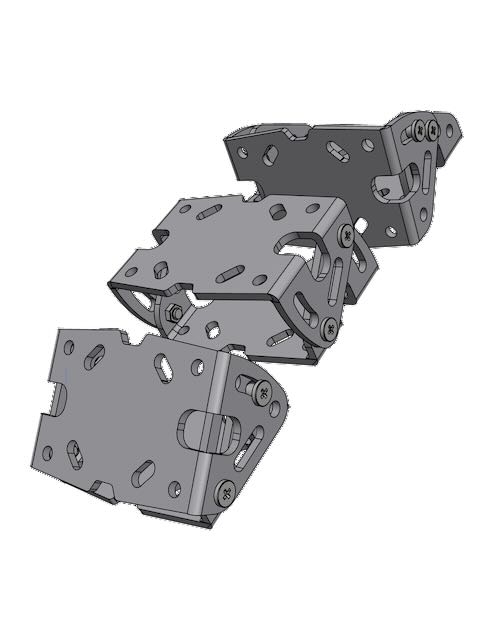

Vinkelfäste
Vinkelfästet ger möjlighet att anpassa hållarens position då fästet går att montera i ett flertal olika positioner.
Vinkelfästet passar mellan hållaren och fästet för monteringspinnen och kan också monteras där skruvmönster 30*38mm finns, vilket kan fungera som adapter mellan olika fästen så som äldre GPS och mobilfästen samt vissa rallytorn.
Stabilisator T7
Stabilisatorn passar Yamaha T7 med LCD / TFT display. Den hjälper till att stabilisera montagepinnen.
Stabilisatorn passar tillsammans med fäste version 1 och fästes på undersidan av fästet och i displayens baksida, antingen med en eller två skruvar beroende på modell.
ICO -fäste
ICO-fästet används tillsammans med hållaren för att montera ICE trippmätare vid användande av digital roadbook.
ICO-fästet ger en lätt och stabil lösning för användande av ICO trippmätare inför roadbook rally tillsammans med hållaren.
Fästet monteras på baksidan av hållaren, hål finns för att fästa kablar.

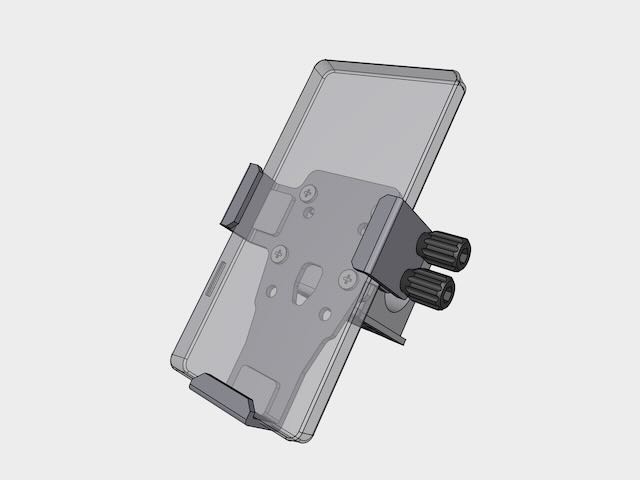

Mobilhållare
Mobilhållaren passar till ett flertal olika mobiltelefoner.
Hållaren och fästet är konstruerade för att monteras vertikalt eller horisontellt på montagepinne 12mm eller styre 28mm, adapter för båda följer med.
Hållaren går även att montera där fäste finns med hålbild 30*38mm.
Exempel

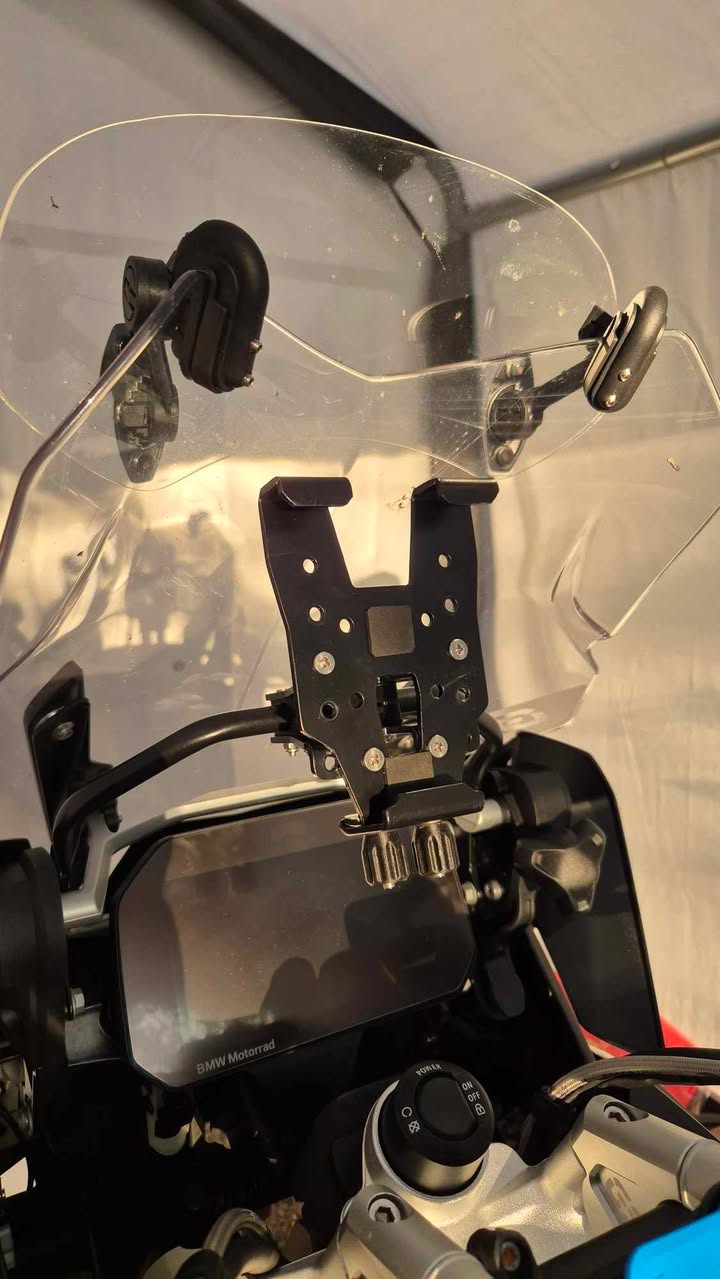

Hållare version 1 tillsammans med infästning variant 2, monterad på en BMW 1250 GS.
BMW R1250 GS
Hållare version 1 tillsammmans med infästning variant 3. Surfplatta: Ulefone Armor Pab Pro.
Ducati Desertx Rally
Hållare version 1 med infästning variant 1 och stabiliseringsfäste. Surfplatta: Samsung Active Tab3.
Yamaha Téneré 700 -24
Hållare version 1 med infästning för styre 28 mm. Surfplatta: Ulefone Armor Pab Pro.
Yamaha Téneré xt660z

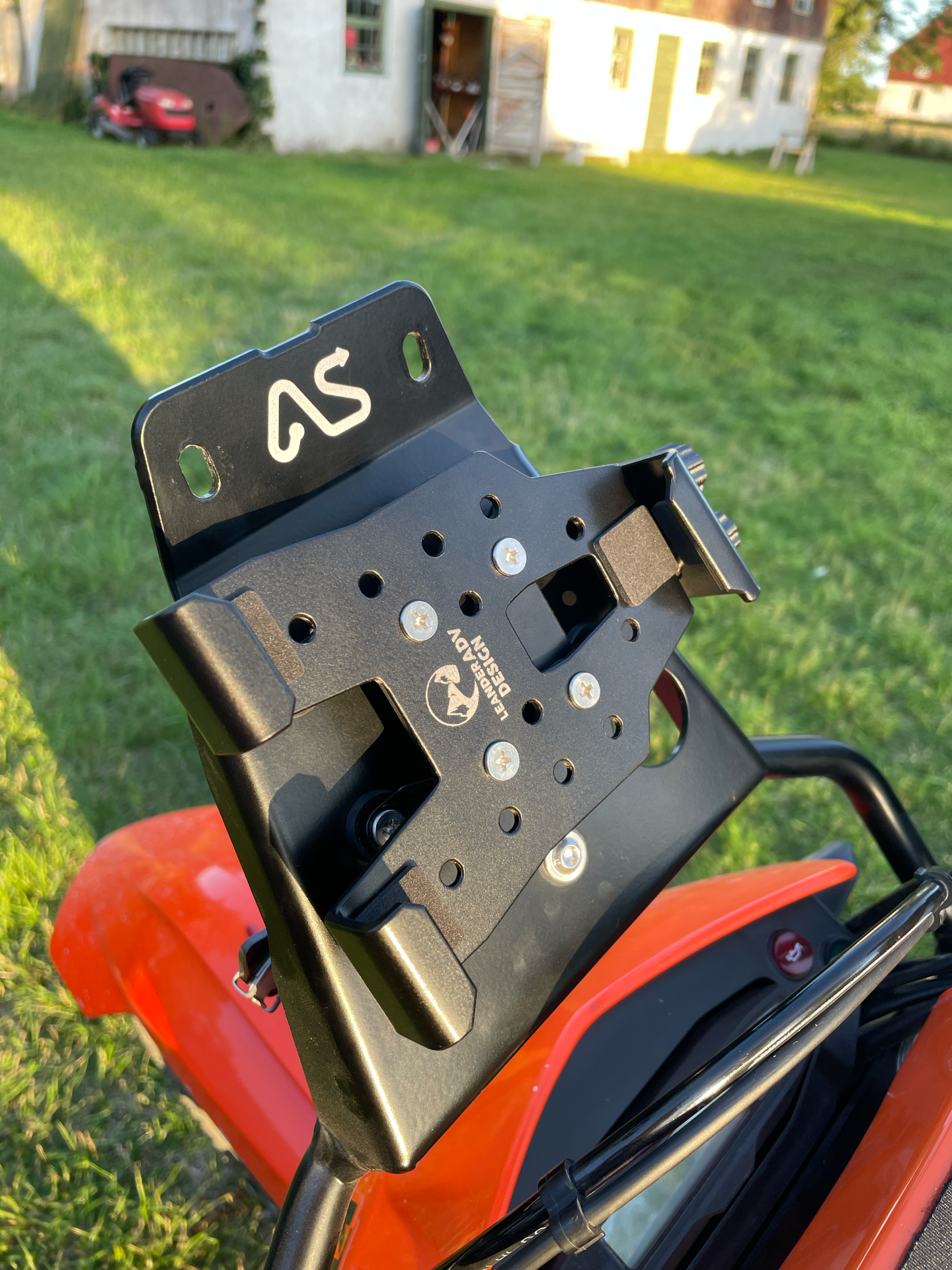

Hållare fäst på Adventure spec minifaring. Surfplatta: Oukitel RT 3.
KTM 690 enduro

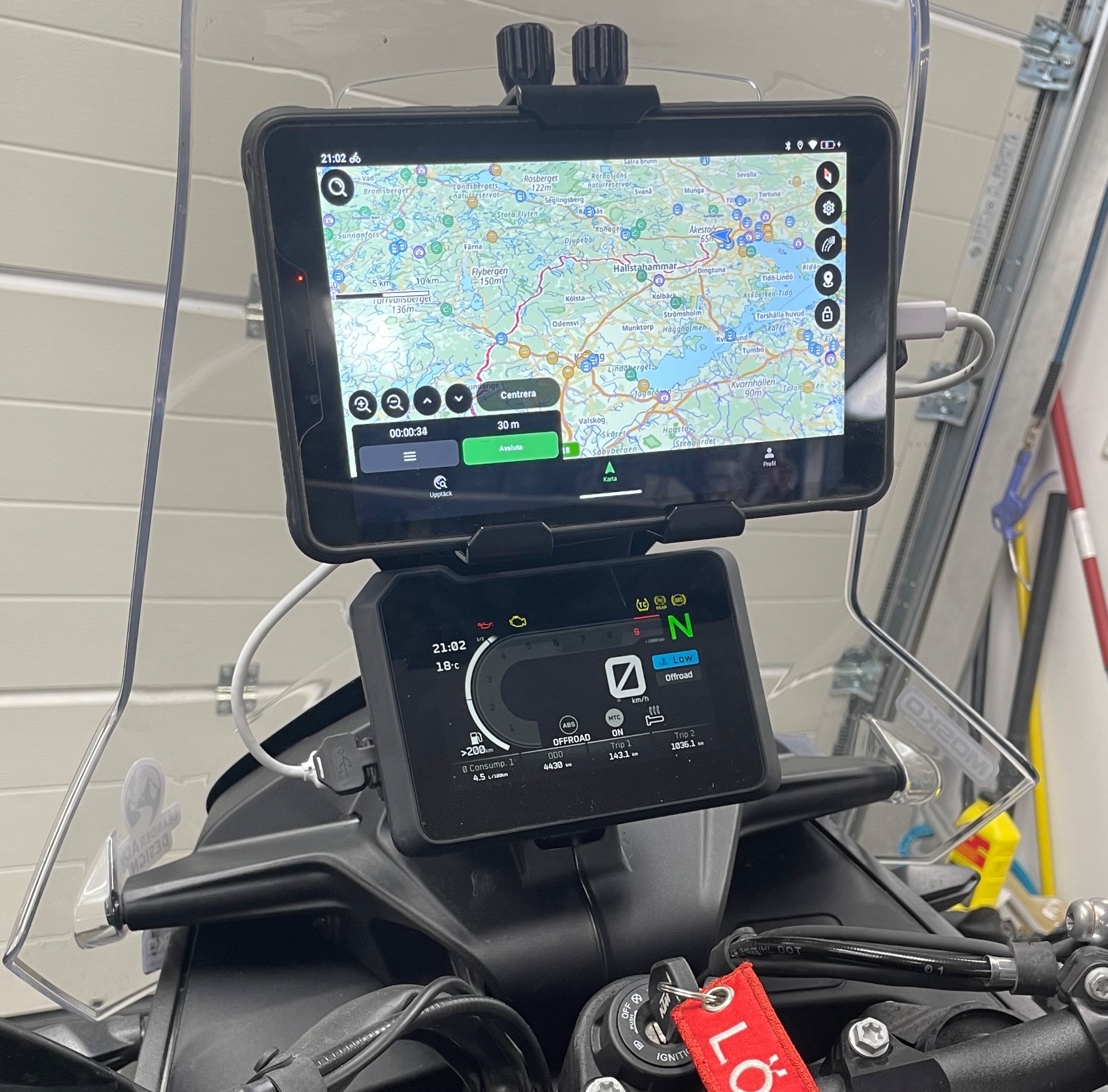

Hållare och fäste version 2. Surfplatta: Oukitel RT 3.
KTM 890 Adventure
Hållare fäst på Adventure spec faring. Surfplatta: Oqutel RT 3.
KTM 690 enduro

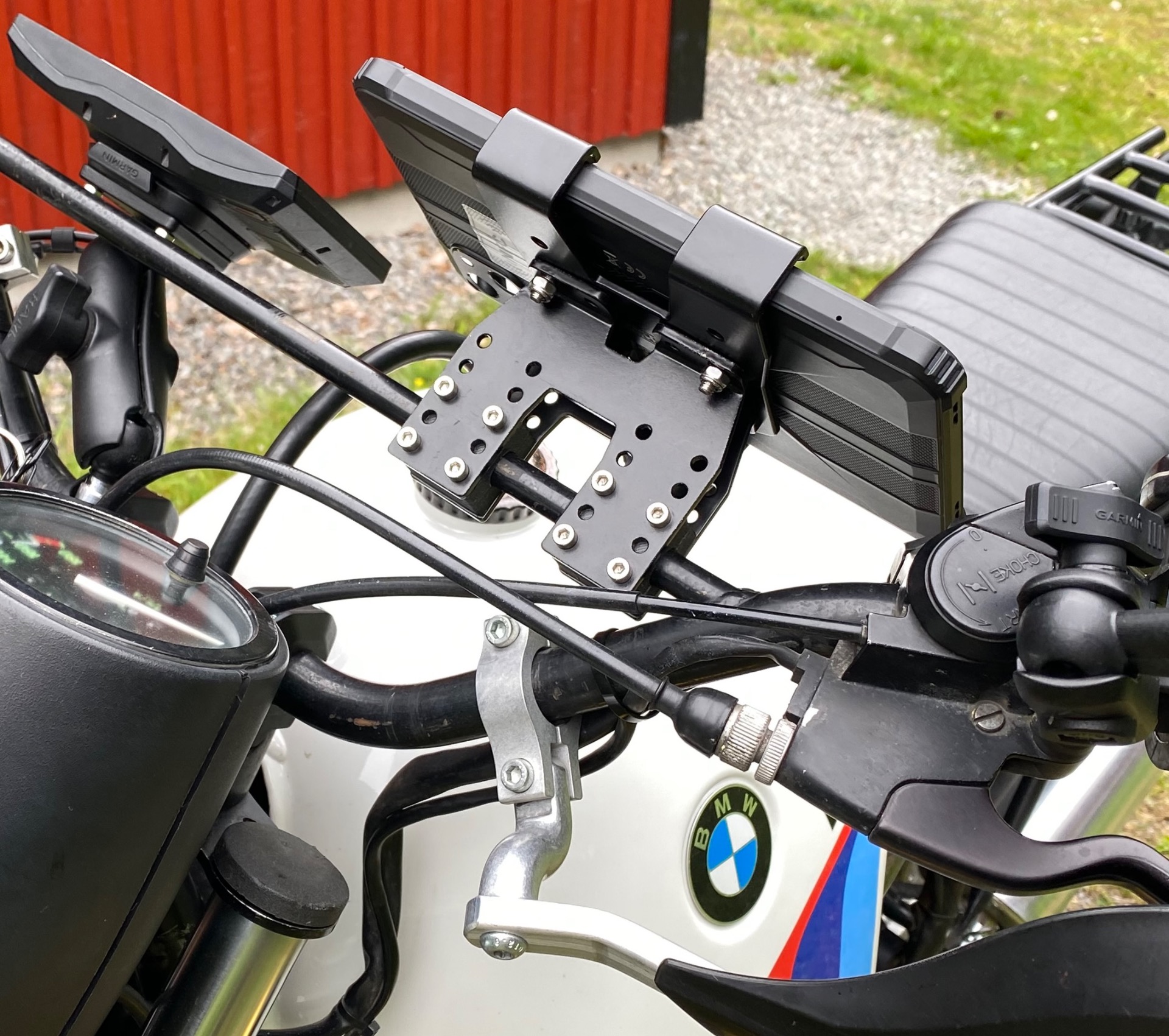

Hållare och fäste version 1. Surfplatta: Oqutel RT 3.
BMW R80 GS
Info
Mina fästen utvecklades från ett eget behov av ett fäste för 8-tum surfplatta för kartprogram till mina motorcyklar. Detta inspirerade mig att vidareutveckla olika hållare och fästen för 8-tum surfplattor under företaget Leander ADV Design. Hållare och fästen är tillverkade i 3 mm pulverlackerad aluminium med rostfria skruvar och låsmuttrar och allt är lokalproducerat på Gotland. Plastdetaljerna är tillverkade i kolfiberförstärkt PETG, som är mycket formstarkt och tåligt.
Hållaren för surfplattan kan kombineras med ett flertal olika fästen. Dessa är till stor del utvecklade för att passa så många motorcykelmodeller som möjligt. Hållaren och fästen är utvecklat för att vara okomplicerade, lätta och stabila, med två åtdragningsskruvar vet du att surfplattan sitter stadigt samtidigt som det bara tar ca 10 sekunder att skruva loss den och ta med sig när du lämnar hojen. Nu finns också en mobilhållare i samma stabila konstruktion, den bygger på samma princip som de andra fästen samt hållaren till surfplattan.
De olika varianterna av fästen är utformade för att passa de flesta tillbehörsfästen på 12, 18, 20, 22 mm, även kallad "fågelpinne". Fästen finns även för 28 och 32 mm styrmontering mellan styrinfästningen, styret behöver vara 28 eller 32 mm i diameter och med minst 52 mm plats att montera fästet mellan styrinfästningen.
Hållaren går även att skruva fast i två olika positioner på fästen som har hålbild 30*38mm, ett specialtillverkat vinkelfäste finns för att lättare kunna hitta en bra vinkel och avstånd för montering. Målet med mina fästen är att kunna montera en 8-tum surfplatta på många olika motorcyklar, inte bara äventyrsmotorcyklar.
Det finns även ett specialtillverkat stabiliseringfäste för Yamaha T7 med TFT samt LCD display som passar tillsammans med fäste för surfplatta och infästning variant 1. Detta stabiliseringsfäste stabiliserar tillbehörsfästet, fågelpinnen, vilket annars lätt vibrerar. Jag specialtillverkar även andra fästen för unika infästningar och storlekar av surfplattor och större mobiltelefoner.
En Android 8-tum surfplatta, som är konstruerad för att tåla vibrationer och vatten, är perfekt som navigation på motorcykel då det är lätt att installera olika kartprogram och navigationshjälpmedel. Storleken är tillräckligt stor för att synas bra när du stå upp och kör aktivt men samtidigt tillräckligt liten för att rymmas bakom de flesta vindrutor på moderna äventyrsmotorcyklar.
Hör gärna av dig om du har en speciell modell eller egna önskemål. Jag hjälper gärna till med att rekommendera ett fäste och hållare som passar just din motorcykel.
